西蒙公司的plug and play预端接光缆解决方案采用新型小直径的RazorcoreTM光缆来制做，RazorcoreTM光缆是基于数据中心用户的需求专门为预连接光缆而设计的。其全新的光缆结构使得预端接链路性能完全满足将来的40G和100G应用的要求。由于经工厂端接和测试，可以大大减少安装时间，而且该预接端光缆直径比一般室内带状光缆直径小20％～30％， 比传统室内束状光缆小50％～60％，给空间的节约带来了极大的实惠。除了高性能和快速部署之外，西蒙即插即用型光纤解决方案还具有高密度、易扩展易升级、优化空气流通易于散热等特点。

西蒙即插即用型产品系列

西蒙即插即用模块

即插即用模块的后部带有便捷的MTP连接头，前端可提供多达24芯LC连接或12芯SC连接。由工厂端接并经测试，确保高性能。即插即用模块具有截面小，耐用且重量轻的特点，其梯型凹槽的外形设计，使得可操作可管理空间得到***化。即使在高密度布线空间中，也能令手指轻易碰触光纤跳线接头锁闩，从而实现快速插拔跳线，适用于标准西蒙光纤配线箱和西蒙VersaPOD垂直配线架。

MTP适配器面板

MTP适配器板为MTP连接提供了一种操作简单的连接方法。可用于MTP到MTP预端接延长光缆及MTP到LC预端接主干光缆和扇型跳线。适用于西蒙各类光纤配线箱和VersaPOD垂直配线架。支持未来的40Gb/s和100Gb/s的应用。

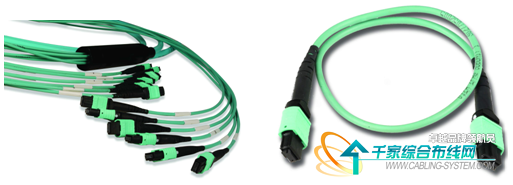

西蒙即插即用预端接主干光缆和延长光缆

把小直径的RazorCoreTM光缆与12芯MTP连接器相结合，以便快捷地与即插即用模块或适配器面板连接集成。为有效地达到客户不同配置要求，该产品适用于从12至144芯光纤，以12芯为一个单位增加量。预端接延长光缆可以使MTP连接器公头在一端，MTP母头在另一端，这样就可以延长预端接主干光缆长度。

西蒙MTP到LC混合型预端接主干光缆和扇出跳线

把一端的12芯MTP连接器与另一端的双工LC连接器相连。提供了一种快速安装方法的应用，其中LC连接器能够直接安装到设备中。

MTP到LC混合型预端接主干光缆，通常用于机柜与机柜的连接。

MTP到LC扇出跳线特别适合那些单个机柜或单个机架内部距离较短的一些配线连接。

西蒙即插即用型信道配置

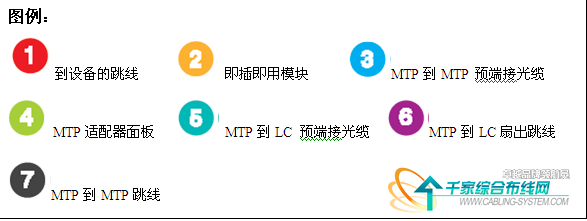

西蒙全系列即插即用型光纤解决方案，使数据中心部署具有高度的灵活性。用模块、MTP预端接光缆、扇出跳线、适配器面板和延长预接端光缆，配合西蒙光纤配线箱和跳线，可以构成不同的配置，几乎可以适用于任何基础设施设计。下面的图表中仅列举出一些信道设计选择。

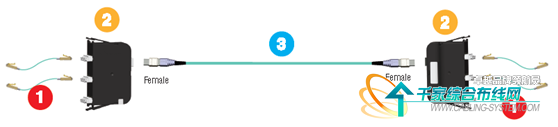

模块到模块的设计

这种模块到模块的设计体现了快速配置和即插即用系统安装的高效率和灵活性，能对带LC和SC连接器的设备进行快速连接配置。

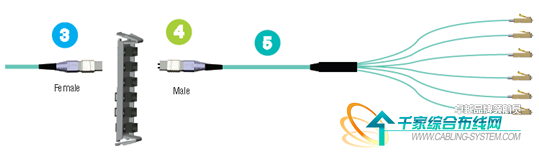

MTP适配器面板到LC预端接光缆

当即插即用模块不能被安装在靠近设备的机柜里时，LC预端接光缆可以把一个机柜里MTP接头直接连接到另一个机柜的双工LC设备，不需要额外的光纤跳线。

MTP适配器面板到LC扇出跳线

这种配置为同一个机架或机柜里需要把MTP预端接主干光缆与双工LC设备的直接连接提供了一个快速有效的安装方案。

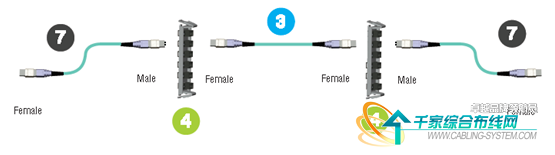

将来升级到40Gb/s和100Gb/s的路径

MTP到MTP 预端接光缆利用50/125万兆激光优化多模光纤和适配器板，可以在将来通过使用MTP到MTP跳线很方便升级到40Gb/s和100Gb/s应用

西蒙VersaPOD数据中心机柜解决方案

西蒙即插即用系统与VersaPOD机柜无缝连接的设计理念，能够为用户提供一个可快速部署、可扩展的并支持高密度的数据中心基础设施解决方案。

采用西蒙即插即用模块和MTP适配器面板，使得V-POD创新的滑动式的Zero-U 垂直配线架极大地简化了即便是有源设备最密集情况下的配线需求。
