图解:嵌入式无线局域网设备的设计与实现
创始人
2024-04-30 15:51:18
0

1 嵌入式系统简介

嵌入式系统是指以计算机技术为基础、以应用为中心、软件硬件可裁剪,功能、可靠性、功耗、体积、成本有着严格要求的专用计算机系统。追求“短、小、轻、薄,省电、快、成本低”的目标。嵌入式系统设备已广泛应用于制造工业、过程控制、仪器仪表、军事装备、消费类产品等领域。嵌入式系统由软硬件组成,一般分为五个部分:处理器、存储器、输入输出、操作系统和应用软件。如图1所示:

嵌入式系统最初的应用是基于单片机的,它只是使用8位的芯片执行一些简单的单进程的程序,没有多进程的任务调度,还谈不上系统。随着16/32 位嵌入式微处理器的出现,嵌入式系统开始引入嵌入式操作系统,从而使得应用开发人员从小范围的开发中解放出来,也使嵌入式有了更广阔的应用空间。比较著名的嵌入式操作系统有ISI的pSOS、WindRiver的VxWorks、QNX的QNX、微软的WinCE、以及源代码开放的Linux和uC/os 等。

嵌入式系统组成结构图

图1:嵌入式系统组成结构图

2无线局域网概述

无线局域网(Wireless Local Area Network ,WLAN)属于一种短距离无线通信技术,是现代计算机网络与无线通信技术相结合的产物。通过无线射频(RF)或红外(Infra Red ,IR)技术在空中传输数据、语音和视频信号等。无线局域网可在一些特殊的应用环境中弥补依靠线缆或光缆构成的有线以太网的不足,实现网络的延伸。

无线局域网标准的物理层定义了两种射频传输方式和一种红外传输方式。RF方式使用的频段有三个:L频段(902MHz~928MHz)、S频段(2.4GHz~2.4835GHz)、C频段(5.725GHz~5.85GHz)。一般使用S频段,该频段被叫做ISM(Industry Science Medical)频段即工业科学医疗频段,ISM频段不受美国联邦通信委员会(FCC)的限制,属于工业自由辐射频段。工作在此频段的无线局域网有直接序列扩频(Direct Sequence Spread Spectrum, DSSS)和跳频扩频(Frequency Hopping Spread Sprectrum ,FHSS)两种扩频方法。

1997 年6 月, IEEE 通过了无线局域网的标准,即802.11标准。IEEE 802.11无线局域网标准的制定是无线网络技术发展的一个里程碑, 标准主要是对网络的物理层(PHY)和媒质访问控制层(MAC) 进行了规定,其中对MAC 层的规定是重点。

802.11速率最高只能达到2Mbps ,不能满足人们的需要, IEEE小组又推出了802.11b标准。IEEE802.11b工作在2.4GHz频段,采用直接序列扩频DSSS技术和补偿码键控CCK调制方式,可提供11Mb/ s、5.5Mb/s、2Mb/s、1Mb/s多种速率,且在2Mb/s、1Mb/s 速率时与IEEE802.11 兼容。802.11b是目前技术最成熟且使用最多的无线局域网标准。本文采用的就是IEEE-802.11b无线网卡。

目前,人们对无线局域网技术的应用仅局限在PC机和笔记本,且一般用于热点(Hot Spot)分布地区。而嵌入式系统整合无线局域网技术实现无线通信和数据传输将成为今后应用的热点。例如无线数字机顶盒、计算机、无线网关和家用电器等可构成家庭无线局域网,同时经过AP、无线路由器或无线网桥可以连接到Internet;无线仪表进行数据采集和无线传输;无线仪器设备在工作现场布置自组织网络(Ad Hoc网络)相互进行信息传递、远程无线监控,减少布线的麻烦和不便,将极大地提高工业生产效率,方便人们的生活。

3 嵌入式无线局域网模块的硬件设计

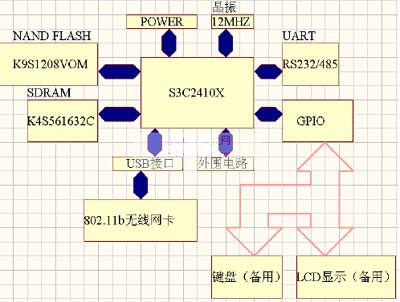

本文以三星S3C2410X为嵌入式微处理器,结合无线局域网技术,设计了一款嵌入式无线局域网设备,实现数据采集和无线传输。设备硬件结构图如图2所示。

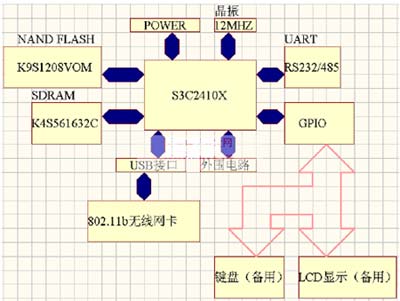

系统硬件结构图

图2:系统硬件结构图

NAND FLASH用于存放启动程序、操作系统、TCP/IP协议栈、驱动程序和相关应用程序。S3C2410X支持NAND FLASH Boot Loader,系统上电后,S3C2410X通过内置的NAND FLASH CONTROLLER将NAND FLASH中的启动代码加载到其内部叫“Steppingstone”的4KB SRAM buffer执行启动任务,而不需要经过外部的SDRAM进行系统启动,从而加快整个系统的启动过程。等启动完成后,运行操作系统,这时的代码以及后来的应用程序都在外部的SDRAM执行。操作系统启动完成后,就可以执行设计的应用程序,通过RS232/485接口进行数据采集,再通过802.11b无线网卡将数据传输出去。S3C2410X的所有GPIO都被引出来,以备将来系统功能的扩展。
