USB的广泛应用就不用多说了，相信目前的各个领域的嵌入式产品中，很少有不用USB的。USB是主从结构的，分为USB Host和USB Slave，从USB1.0，USB1.1到现在的USB2.0，基于USB2.0还有USB OTG，也就是同时支持Host和Slave设备。目前***的好像是USB3.0，刚开始普及吧。

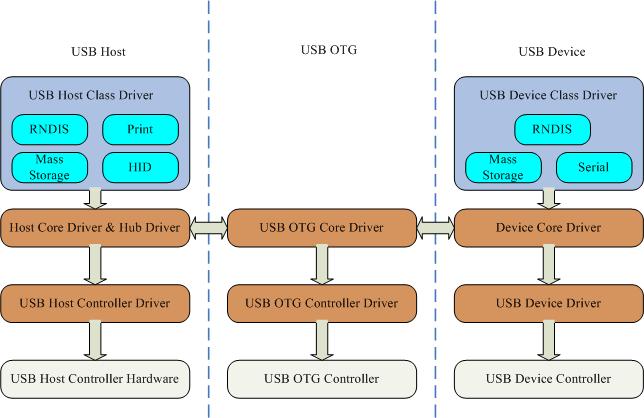

在WinCE6.0中，对USB是有很好的支持。一般来说，如果USB的设备驱动做好了，USB的协议层以及上层的应用都是现成的，而且还有源码。也就是说，我们只需要在BSP中完成USB的驱动就可以了。先来看一下，如图：

USB Host：

***层就是USB Host控制器了，上层是USB Host Controller Driver，该驱动负责和硬件通讯来传输数据，在WinCE中支持UHCI，OHCI和EHCI。Host Core Driver & Hub Driver是独立于硬件的USB协议栈，支持USB Host协议及USB Hub功能。最上层就是USB Host Class driver是USB Host的应用协议，目前在WinCE中，支持RNDIS，Print，Mass Storage和HID四种应用。

USB Device：

***层是USB Device控制器，上层是USB Device Driver负责和硬件通讯。Device Core Driver是USB Device的协议栈。最上层是USB Device的应用层，目前在WinCE中支持RNDIS，Serial和Mass Storage三种应用。

USB OTG：

USB OTG控制器上层是USB OTG控制器的驱动，USB OTG Core Driver是协议层，如果做Host，它会使用USB Host协议栈，如果做Device，它会使用USB Device协议栈。

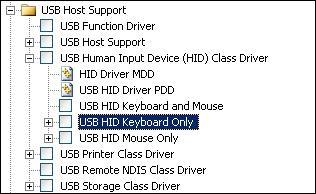

在WinCE中，根据需要来选择所需的USB功能，创建WinCE工程，然后在Catalog Items View中选择”Core OS”->”CEBASE”->”Core OS Services”->”，如图：

◆USB Function Driver：用于支持USB Device驱动。

◆USB Host Support：用于支持USB Host控制器驱动。

◆USB Human Input Device (HID) Class Driver：用于支持USB Host外接HID设备，可选择同时支持USB鼠标键盘，也可以分开选择。

◆USB Printer Class Driver：用于支持USB Host打印功能。

◆USB Remote NDIS Class Driver：用于支持USB Host连接RNDIS设备。

◆USB Storage Class Driver：用于支持USB Host外接U盘的功能。

上面的选项除了USB Function Driver以外，都是用于支持USB Host应用的，可以根据自己平台的需要，选择相应的USB应用，也可以都选择。如果是USB Device设备，那么首先要选择上面提到的USB Function Driver，然后在Catalog Items View中选择”Device Drivers”->”USB Function”->” ，如图：

Mass Storage：用于支持USB Device作为U盘功能。

RNDIS Client：用于支持USB Device作为RNDIS设备。

Serial：用于支持USB Device作为串口设备。

对于USB Device设备，可以支持Mass Storage，RNDIS和Serial功能，不过同一个USB Device在系统启动以后只能支持某一个功能。

总结一下，无论是USB Host还是USB Device，只要驱动做好了，上层的应用在WinCE系统定制的时候，选择相应的组件就可以了。对于USB Device来说，根据组件的不同，还需要进行一些注册表的配置，我会在以后的blog中进行介绍。
