交换机的三层交换配置实验

创始人

2024-04-25 05:31:33

0次

实验时间 2009年05月27日 13时～ 15时
实验人 子旭

实验名称 三层交换

实验目的

１、   VLAN之间的通信通过3层交换机来实现
２、   路由器为4个VLAN来分配IP地址
３、   PC1和PC2分别属于2个部门，能够得到IP地址
４、   PC1和PC2之间可以ping通。

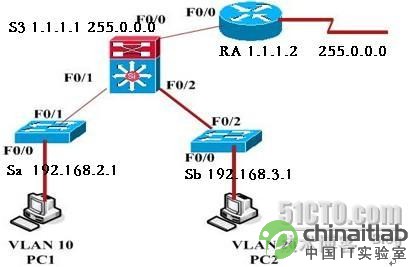

实验拓扑

实验步骤 RA配置：

Router>en
Router#configure terminal
Router(config)#ho R1
R1(config)#line console 0
R1(config-line)#no exec-timeout
R1(config-line)#logging synchronous
R1(config-line)#exit
R1(config)#interface f0/0
R1(config-if)#ip address 1.1.1.2 255.0.0.0
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.1
R1(config)#ip dhcp pool 2
R1(dhcp-config)#network 192.168.2.0 /24
R1(dhcp-config)#default-router 192.168.2.1
R1(dhcp-config)#lease 7
R1(dhcp-config)#exit
R1(config)#ip dhcp pool 3
R1(dhcp-config)#default-router 192.168.3.1 /24
R1(dhcp-config)#default-router 192.168.3.1
R1(dhcp-config)#lease 7
R1(dhcp-config)#exit

S3（三层交换机）配置：

Router>enable
Router#config t
Router(config)#ho S3
S3(config)#no ip domain lookup
S3(config)#line console 0
S3(config-line)#no exec-timeout
S3(config-line)#logging synchronous
S3(config-line)#end
S3#vlan d
S3(vlan)#vlan 2
S3(vlan)#vlan 3
S3(vlan)#exit
S3(config)#inter f0/0
S3(config-if)#no switchport
S3(config-if)#ip address 1.1.1.1 255.0.0.0
S3(config-if)#no shut
S3(config-if)#exit
S3(config)#inter rang f0/1 - 2
S3(config-if)#sw mo tr
S3(config-if)#exit
S3(config)#ip routing
S3(config)#interface vlan 2
S3(config-if)#ip address 192.168.2.1 255.255.255.0
S3(config-if)#no shut
S3(config-if)#exit
S3(config)#interface vlan 3
S3(config-if)#ip address 192.168.3.1 255.255.255.0
S3(config-if)#no shut
S3(config-if)#exit
S3(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2
S3(config)#interface vlan 2
S3(config-if)#ip helper-address 1.1.1.2
S3(config-if)#exit
S3(config)#interface vlan 3
S3(config-if)#ip helper-address 1.1.1.2
S3(config-if)#exit

SA配置：

Router>en
Router#config t
Router(config)#ho Sa
Sa(config)#
Sa(config)#no ip domain lookup
Sa(config)#no ip routing
Sa(config)#line console 0
Sa(config-line)#no exec-timeout
Sa(config-line)#logg synchronous
Sa(config-line)#end
Sa#vlan d
Sa(vlan)#vlan 2
Sa(vlan)#exit
Sa#config t
Sa(config)#interface f0/0
Sa(config-if)#switchport access vlan 2
Sa(config-if)#exit
S3(config)#inter rang f0/1
S3(config-if)#sw mo tr
S3(config-if)#exit

SB配置：

Sb#config t
Sb(config)#no ip domain lookup
Sb(config)#no ip routing
Sb(config)#line console 0
Sb(config-line)#no exec-t
Sb(config-line)#logg synchronous
Sb(config-line)#end
Sb#vlan d
Sb(vlan)#vlan 3
Sb(vlan)#exit
Sb#config t
Sb(config)#interface f0/0
Sb(config-if)#switchport access vlan 3
Sb(config-if)#exit
S3(config)#inter rang f0/2
S3(config-if)#sw mo tr
S3(config-if)#exit

实验结论

二层设备在不同VLAN种通过三层交换做路由转发，由此能够让不同VLAN通信，同时也实现DHCP功能。
