PowerDesigner入门教程、新建概念数据模型

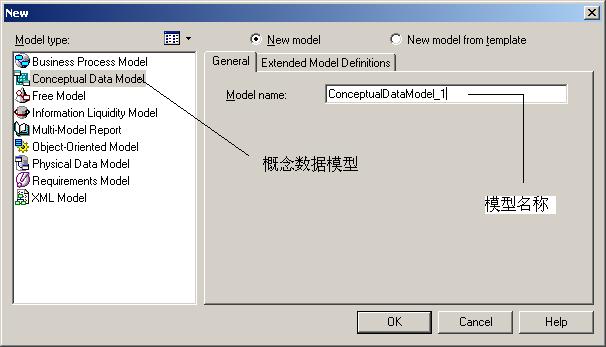

 1）选择File-->New,弹出如图所示对话框，选择CDM模型（即概念数据模型）建立模型。

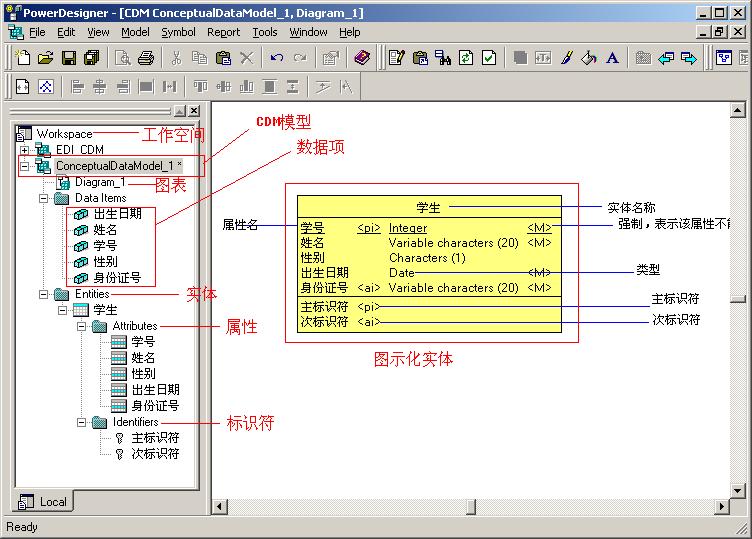

2）完成概念数据模型的创建。以下图示，对当前的工作空间进行简单介绍。（以后再更详细说明）

3）选择新增的CDM模型，右击，在弹出的菜单中选择“Properties”属性项，弹出如图所示对话框。在“General”标签里可以输入所建模型的名称、代码、描述、创建者、版本以及默认的图表等等信息。在“Notes”标签里可以输入相关描述及说明信息。当然再有更多的标签，可以点击 "More>>"按钮，这里就不再进行详细解释。

PowerDesigner入门教程、创建新实体

1）在CDM的图形窗口中，单击工具选项版上的Entity工具，再单击图形窗口的空白处，在单击的位置就出现一个实体符号。点击Pointer工具或右击鼠标，释放Entitiy工具。如图所示

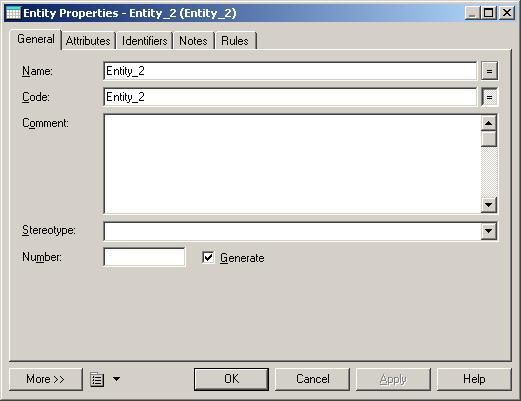

2）双击刚创建的实体符号，打开下列图标窗口，在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。

PowerDesigner入门教程、添加实体属性

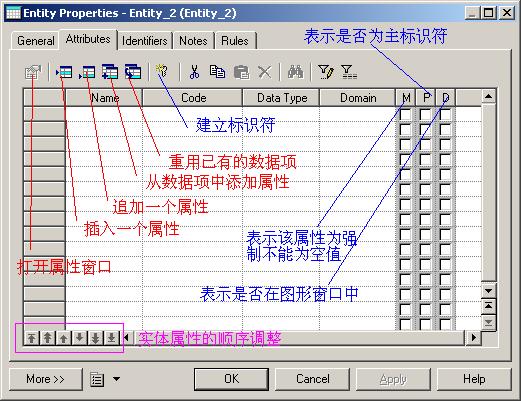

1）在上述窗口的“Attribute”选项标签上可以添加属性，如下图所示。

注意：

   数据项中的“添加属性”和“重用已有数据项”这两项功能与模型中Data Item的Unique code 和Allow reuse选项有关。

P列表示该属性是否为主标识符;D列表示该属性是否在图形窗口中显示;M列表示该属性是否为强制的，即该列是否为空值。

如果一个实体属性为强制的，那么， 这个属性在每条记录中都必须被赋值，不能为空。

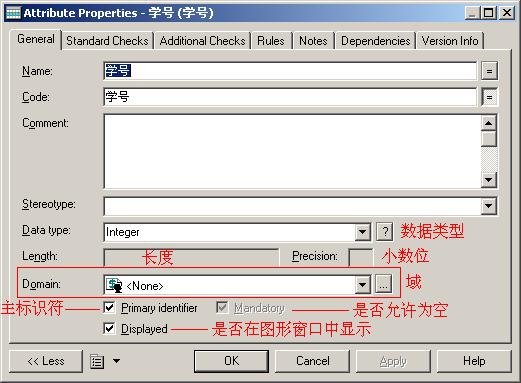

2）在上图所示窗口中，点击插入属性按钮，弹出属性对话框，如下图所示。

注意：这里涉及到域的概念，即一种标准的数据结构，它可应用至数据项或实体的属性上。
