一、PowerDesigner概念数据模型概述

概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系 (Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个 DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。

在PowerDesigner概念数据模型中，CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。

1）数据结构表达为实体和属性;

2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;

3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;

二、实体、属性及标识符的定义

实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。例如，学校中的每个学生，医院中的每个手术。每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。

实体集（Entity Set）是具体相同类型及相同性质实体的集合。例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。

实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。实体是实体类型的一个实例，在含义明确的情况下，实体、实体类型通常互换使用。实体类型中的每个实体包含唯一标识它的一个或一组属性，这些属性称为实体类型的标识符（Identifier），如“学号”是学生实体类型的标识符，“姓名”、“出生日期”、“信址”共同组成“公民”实体类型的标识符。有些实体类型可以有几组属性充当标识符，选定其中一组属性作为实体类型的主标识符，其他的作为次标识符。

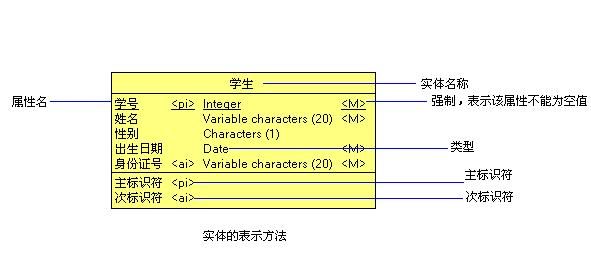

三、实体、属性及标识符的表达
