CCNP:VTP STP ethetnetchannel综合实验

创始人

2024-04-07 13:52:23

0次

实验要求：

使各VLAN可以互相通信，并实现做到三层交换机的负载均衡和冗余备份.

另要实现和外网通信的线路备份.

用到技术:VTP,STP,RIP V2,ethetnetchannel.

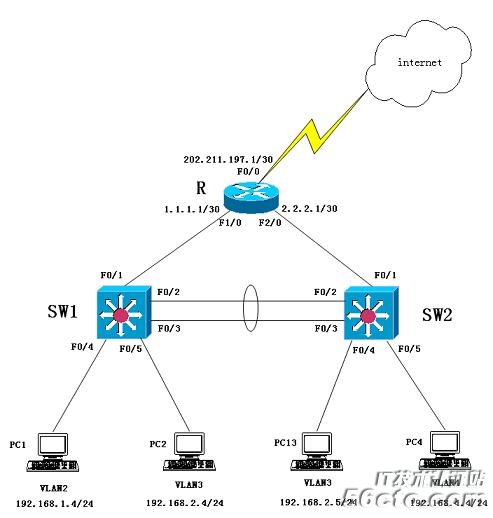

拓扑:

实验步骤:

SW1配置：(SW2也配置VTP模式为server，它可以自动学习SW1的vlan信息,配置略)

1：划分VLAN配置VTP为server模式

Sw1>en

Sw1#vl da   (完整命令：vlan database)

Sw1(vlan)#vtp d accp    (完整命令：vtp domain accp)

Sw1(vlan)#vtp pa 123    (完整命令：vtp password 123)

Sw1(vlan)#vtp pr  (完整命令：vtp pruning)

Sw1(vlan)#vtp s   (完整命令：vtp server)

Sw1(vlan)#exit

Sw1#vl da

Sw1(vlan)#vl 2

VLAN 2 added:

Name: VLAN0002

Sw1(vlan)#vl 3

VLAN 3 added:

Name: VLAN0003

Sw1(vlna)#exit

APPLY completed.

Exiting....

2：将F0/4 – 5端口加入相应VLAN

Sw1#conf  t

Sw1(config)#in f0/4

Sw1(config-if)#sw m a (完整命令：switchport mode access)

Sw1(config-if)#sw a v 2     (完整命令：switchport access vlan 2)

Sw1(config-if)#exit

Sw1(config)#in f0/5

Sw1(config-if)#sw m a

Sw1(config-if)#sw a v 3

Sw1(config-if)#exit

3：将F0/2 – 3端口设置中继模式并配置以太通道

Sw1(config)#in r f0/2 – 3     (完整命令：interface range f0/2 – 3)

Sw1(config-if-range)# sw m t   (完整命令：switchport mode trunk)

Sw1(config-if-range)#exit

Sw1(config)#in r f0/2 - 3

Sw1(config-if-range)#ch 1 m o  (完整命令：channel-group 1 mode on)

4:在SW1上配置为VLAN2和VLAN3的主根网桥,为VLAN4的备份根网桥

在SW2上配置为VLAN4的主根网桥,为VLAN2和VLAN3的备份根网桥(配置步骤略)

Sw1(config)#spa vl 2   (完整命令：spanning-tree vlan 2)

Sw1(config)#spa vl 3

Sw1(config)#spa vl 2 r p     (完整命令：spanning-tree vlan 2 root primary)

Sw1(config)#spa vl 3 r p     (完整命令：spanning-tree vlan 3 root primary)

Sw1(config)#spa vl 4 r s   (完整命令：spanning-tree vlan 4 root secondary)

5:在交换机上启用上行速链路和速端口(sw2配置方法相同,略)

Sw1(config)#spa u    (完整命令：spanning-tree uplinkfast)

Sw1(config)#in r f0/4 – 5 (完整命令：interface range f0/4 - 5)

Sw1(config-if-range)#spa portf   (完整命令：spanning-tree portfast)

6:在三层交换机SW1上启用路由，并配置每个VLAN的IP地址

Sw1(config)#ip routing

Sw1(config)#in vl 2 (完整命令：interface vlan 2)

Sw1(config-if)#ip ad 192.168.1.1 255.255.255.0  (完整命令：ip address IP 子掩)

Sw1(config-if)#no sh(完整命令：no shutdown)

Sw1(config-if)#exit

Sw1(config)#in vl 3

Sw1(config-if)#ip ad 192.168.2.1 255.255.255.0

Sw1(config-if)#no sh

Sw1(config-if)#exit

7:配置三层交换机SW1的F0/1端口为路由接口,并配置IP地址

Sw1(config)#in f0/1

Sw1(config-if)#no sw (完整命令：no switchport)

Sw1(config)#in f0/1

Sw1(config-if)#ip ad 1.1.1.2 255.255.255.252

Sw1(config-if)#no sh

Sw1(config-if)#exit

Sw2(config)#in f0/1

Sw2(config-if)#ip ad 2.2.2.2 255.255.255.252

Sw2(config-if)#no sh

Sw2(config-if)#exit

两台交换机全部进行完以上配置后可以发现SW1上的VLAN2和VLAN3可以相互通信，SW2上的VLAN3和VLAN3可以相互通信，SW1和SW2上的VLAN3可相互通信。原因如下：

在三层交换机上启用路由后可以使不同的VLAN之间相互通信，所以每台交换机上的两个不同VLAN可通信；另因两台交换机上配置了以太通道，并且捆绑成以太通道的四个端口都启用了TRUNK，这样以太通道就相当于一条逻辑上的中继链路，中继链路可以使不同交换机上的相同VLAN之间相互通信，所以此时两台交换机上的不同VLAN之间是不能相互通信的。要想使两台交换机上的不同VLAN也能相互通信，就要对路由器配置相应的静态或动态路由,另动态路由可实现与外网通信的线路备份功能,静态路由则不能完全实现.

配置过程如下：(两种配置方法:动态路由RIP V2版本,静态路由)

一:动态路由配置过程

SW1交换机配置（SW2配置和SW1完全相同，此处略）

Sw1(config)#router rip

Sw1(config-router)#ve 2     (完整命令：version 2)启用V2版本

Sw1(config-router)#no au    (完整命令：no auto-summary)关闭路由汇总功能

Sw1(config-router)#net 192.168.1.0  (完整命令：network 192.168.1.0)宣告主网络号

Sw1(config-router)#net 192.168.2.0

Sw1(config-router)#net 1.1.1.0

Sw2(config-router)#net 192.168.2.0

Sw2(config-router)#net 192.168.4.0

Sw2(config-router)#net 2.2.2.0

Sw1(config-router)#exit

R路由器配置：

1：对路由器三个端口分别配置IP地址

R>en

R#conf t

R(config)#in f0/0

R(config-if)#ip ad 202.211.197.1  255.255.255.252

R(config-if)#no sh

R(config-if)#exit

R(config)#in f1/0

R(config-if)#ip ad 1.1.1.1  255.255.255.252

R(config-if)#no sh

R(config-if)#exit

R(config)#in f2/0

R(config-if)#ip ad 2.2.2.1  255.255.255.252

R(config-if)#no sh

R(config-if)#exit

R路由器动态路由RIP配置：

R(config)#router rip

Rconfig-router)#ve 2

R(config-router)#no au

R(config-router)#net 1.1.1.0

R(config-router)#net 2.2.2.0

R(config-router)#net 202.211.197.0

二:静态态路由配置过程

SW1交换机配置（SW2配置和SW1完全相同，此处略）

1：配置F0/1端口的IP地址，启用默认路由

Sw1(config)#in f0/1

Sw1(config-if)#ip ad 1.1.1.2 255.255.255.252

Sw1(config-if)#no sh

Sw1(config-if)#exit

Sw1(config)#ip route 192.168.3.0  255.255.255.0  192.168.2.2

Sw2(config)#ip route 192.168.1.0  255.255.255.0  192.168.2.1

通过以上两台交换机上静态路由条目的配置,可以实现内网互相通信;当路由器中也进行了相关的静态路由条目配置后,内网可以和外网互通,但两条出网线路无法做到备份,当其中一条断开后,必有一台内网PC无法和外网通信,所以要想实现出网线咱备份功能必须用动态RIP V2版本协议。
